旋流分离器*气液分离设备*分离设备


产 品 说 明

旋流分离器】

旋流分离器概述:

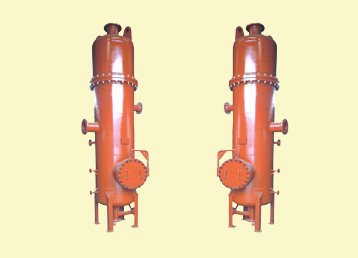

    旋流分离器是在旋风分离器的基础上开发的一种高效气、固、液分离设备,广泛应用于气、液和气、固、液混合物的高效分离。

旋流分离器技术参数:
    1、设计标准:GB150-1998《钢制压力容器》

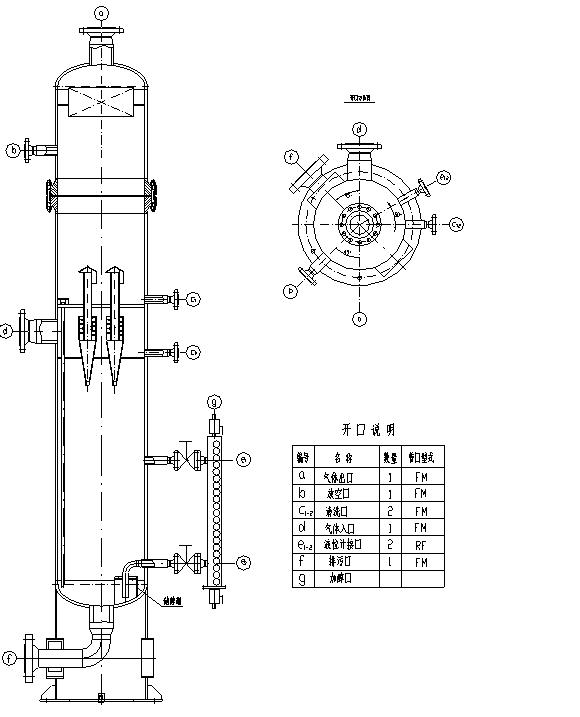

    2、结构形式:立式和卧式
    3、连接法兰标准:HG/T20592~HG/T20615-2009或ANSI B16.5等。
    4、材料标准:钢板 Q345R  GB713
                锻件 16Mn   JB4726
    5、设计压力:≤10Mpa
    6、设计温度:-40℃~80℃
    7、压力降:小于0.05Mpa
    8、分离精度:可除去≥3~5μm的固体颗粒
             可除去≥8~10μm的液体颗粒
    9、分离效率:在工况点,分离固体和液体颗粒的效率同时达到99%。
                     在工况点±15%范围内,分离效率为97%。
    10、流量波动范围:40~120%
旋流分离器工作原理:

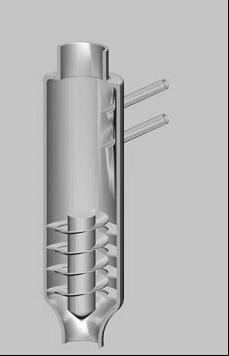

    旋流分离器将离心分离,过滤分离等技术有机的集合起来,避免了液膜剪断、重新雾化、液体夹带、卷吸、抽吸、二次破碎现象出现。在分离过程中,气体在一定的压力下进入旋流器旋转同时沿轴向向下流动、在离心力的作用下,大量液体和固体颗粒被甩向筒体下部的壁面,气体流出旋流器,在流动过程中流通截面逐渐增大,流速逐渐降低,液和固体沿器壁排出分离器,实现气液和气固分离过程。气、液或气、固经分离后的气体进入出口管,流进入捕雾器,进行二次分离,将气体中夹带的小液滴凝聚成大液滴,依靠本身的重力下落,经导流管进入积液腔,最后分离出来的固体颗粒和液体由排污口排出,经分离后的气体由出气口排出。
旋流分离器应用范围:
    用于天然气、煤层气的初级分离。
    去除干燥床下游的干燥剂颗粒。
    去除催化床下游的催化剂粉末。
    用于计量和调压站前的气液、气固分离。
    用于城市配气系统的气液、气固分离。
