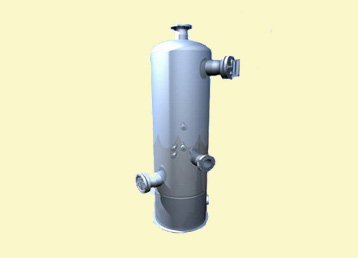

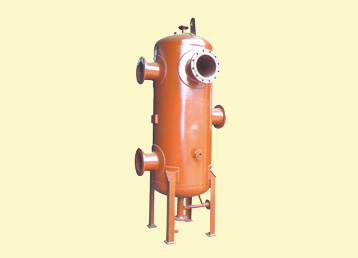

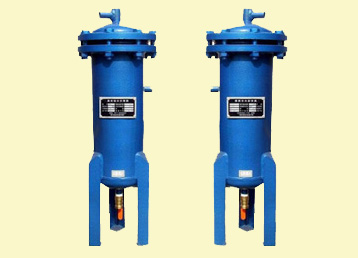

旋风分离器*高效旋风分离器*高效分离器


产 品 说 明

【旋风分离器】【旋风分离设备】【高效旋风分离器】

旋风分离器概述:
    旋风分离器作为高效的气、固分离设备,广泛用于天然气、煤层气的初级分离,它主要用于除去输送气体介质中携带的固体杂质和粉尘微粒,以确保天然气管道及设备的正常运行。
旋风分离器的作用:
    除去气体在输送中携带的固体颗粒,以保证管道系统及设备的正常运行。

旋风分离器技术参数与性能指标:
    1、设计标准:GB150-1998《钢制压力容器》
    2、结构形式:立式
    3、连接法兰标准:HG/T20592~HG/T20615-2009或ANSI B16.5等。
    4、设计压力:≤10Mpa
    5、设计温度:-40℃~80℃
    6、最大压降:≤0.03Mpa
    7、流量波动范围:40~120%
    8、分离效率:在不同压力和气量条件下,均可除去≥10μm的固体颗粒。
                    在工况点,分离效率为99%,除去≥5μm
                    在工况点±15%范围内,分离效率为97%;除去≥8μm
                    正常操作情况下压降低于0.05MPa。
    9、安装:室外安装,裙座或腿式支撑,由地脚螺栓固定
    10、结构形式:立式。
分离精度和效率:
    1)固体直径为100μm以上的粉尘分离效率100%。
    2)固体直径为10μm以上的粉尘分离效率99.9%。
    3)固体直径为10μm以下的粉尘分离效率98.5%。
旋风分离器的工作原理:
    夹带固体颗粒的气体,在一定的压力作用下,气体沿径进入旋风子、进入螺旋形轨道后,形成漩涡流,在离心力的作用下,固体颗粒被甩向筒壁,靠本身的重力下落进入集尘腔,加上本身的重量而向下移动,由旋风子底部的出口排出;不含固体颗粒的气体离心力小,则进入筒体上部,进入缓冲腔,由旋风子顶部的出口流出,从而达到了净化气体的作用。由于气体的旋转直径很小,在较小的气体流量和较低的气速下仍有较强的离心力场,确保了分离的效果。
旋风分离器应用范围:
    用于天然气、煤层气的初级分离。
    去除干燥床下游的干燥剂颗粒。
    去除催化床下游的催化剂粉末。
    用于计量和调压站前的气体分离。
    用于城市配气系统的气体分离。
本报公司专业生产高效旋风分离器,产品销往全国各地。
